小型龍門加工中心是山東海特?cái)?shù)控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。

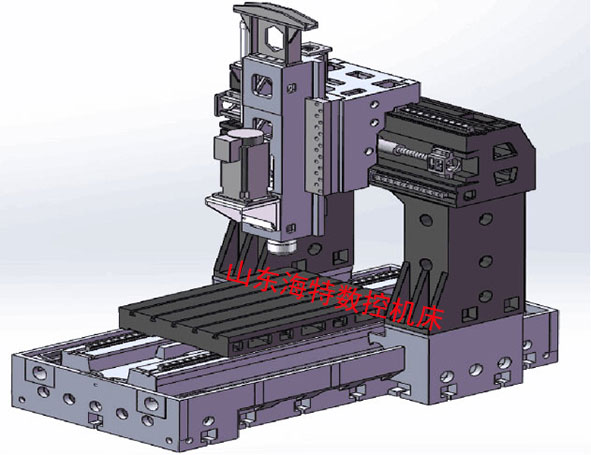

HLC1390小型龍門加工中心主要結構:

1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。

HLC1390小型龍門加工中心配置

臺灣新代系統  臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心

HLC1390小型龍門加工中心技術參數:

1390	規   格
X坐標行程	1300mm
Y坐標行程	900mm
Z坐標行程	700mm
工作臺規格（長×寬）	1400*800mm
兩立柱之間*大寬度	1000mm
工作臺*大載重	1500 kg
主軸端面到工作臺距離	120mm-820mm
X/Y滾柱線軌	55mm
Z硬軌	淬火貼塑
X、Y、Z切削速度	0～5000 mm/min
X、Y、Z快速進給速度	15/15/10 m/min
主軸轉速范圍	50～8000 r/min
主軸錐孔	BT40/50
主軸伺服電機	11/15KW
工作臺T型槽（槽數×槽寬×槽距）	5×22×160mm
定位精度	500mm/+0.005mm
重復定位精度	500mm/+0.003mm
Z向配重	氮?dú)馄胶庀到y(tǒng)
氣源壓力	0.5-0.8 MPa
機床輪廓尺寸  約 （L×W×H）	4000mm*2800mm*3200mm
機床重量(約)	11800 KG
